Montaż SMD i THT pokazuje, jak ogromne znaczenie w elektronice mogą mieć elementy o wymiarach zaledwie kilku milimetrów. Rezystor, kondensator, tranzystor, układ scalony czy niewielkie złącze są tylko częścią większego układu, ale nieprawidłowe połączenie jednego z nich może spowodować niestabilną pracę lub całkowitą awarię urządzenia.
Dlatego podczas montażu i naprawy elektroniki znaczenie ma nie tylko samo „przylutowanie elementu”. Liczy się przygotowanie pola lutowniczego, dobór temperatury, ilość spoiwa i topnika, prawidłowe pozycjonowanie komponentu, czas nagrzewania oraz późniejsza kontrola wykonanego połączenia.
Montaż SMD i THT – czym różnią się te technologie?
W elektronice powszechnie spotykamy dwa podstawowe sposoby montowania komponentów na płytkach drukowanych PCB. Pierwszy wykorzystuje elementy powierzchniowe, drugi komponenty przewlekane.
SMD i technologia SMT
SMD, czyli Surface-Mount Device, oznacza komponent przeznaczony do montażu powierzchniowego. Sam sposób montażu określa się jako SMT – Surface-Mount Technology.
Element jest umieszczany na padach znajdujących się na powierzchni PCB, a następnie tworzonych jest kilka lub kilkadziesiąt połączeń lutowanych, zależnie od rodzaju podzespołu. Technologia ta pozwala budować bardzo zwarte układy elektroniczne i montować dużą liczbę komponentów na niewielkiej powierzchni.
Montaż przewlekany THT
THT, czyli Through-Hole Technology, wykorzystuje elementy, których wyprowadzenia przechodzą przez otwory w płytce PCB i są lutowane po przeciwnej stronie płytki.
Technikę tę nadal bardzo często spotykamy między innymi w złączach, większych kondensatorach, przekaźnikach, transformatorach, elementach mocy i podzespołach narażonych na większe obciążenia mechaniczne.
W jednym urządzeniu mogą występować równocześnie komponenty SMD i THT. Nie są więc konkurencyjnymi rozwiązaniami, które zawsze wzajemnie się wykluczają. Projektant dobiera sposób montażu do konstrukcji urządzenia i funkcji konkretnego elementu.
Dlaczego precyzja lutowania jest tak ważna?
Połączenie lutowane musi zapewniać prawidłowy kontakt elektryczny, ale jednocześnie nie może powodować zwarcia z sąsiednimi elementami. Przy bardzo małych odstępach pomiędzy padami nawet niewielki nadmiar spoiwa może spowodować problem.
- Zbyt mała ilość spoiwa może prowadzić do niepewnego połączenia.
- Nadmiar spoiwa może utworzyć mostek pomiędzy sąsiednimi padami.
- Nieprawidłowa temperatura może pogorszyć jakość połączenia lub narazić element i PCB na uszkodzenie.
- Złe pozycjonowanie elementu może spowodować brak kontaktu z jednym lub kilkoma padami.
- Zanieczyszczone pole lutownicze może utrudnić prawidłowe zwilżenie powierzchni.
W naprawie sytuacja jest dodatkowo trudniejsza niż przy montażu nowej płytki. Pole lutownicze mogło wcześniej pracować przez wiele lat, być narażone na wysoką temperaturę, korozję, zalanie albo wcześniejsze próby naprawy.
Małe elementy oznaczają duże wymagania
Współczesne płytki elektroniczne są znacznie bardziej zagęszczone niż konstrukcje sprzed kilkunastu czy kilkudziesięciu lat. Obok większych komponentów możemy znaleźć bardzo małe rezystory, kondensatory, tranzystory oraz układy scalone z wieloma wyprowadzeniami.

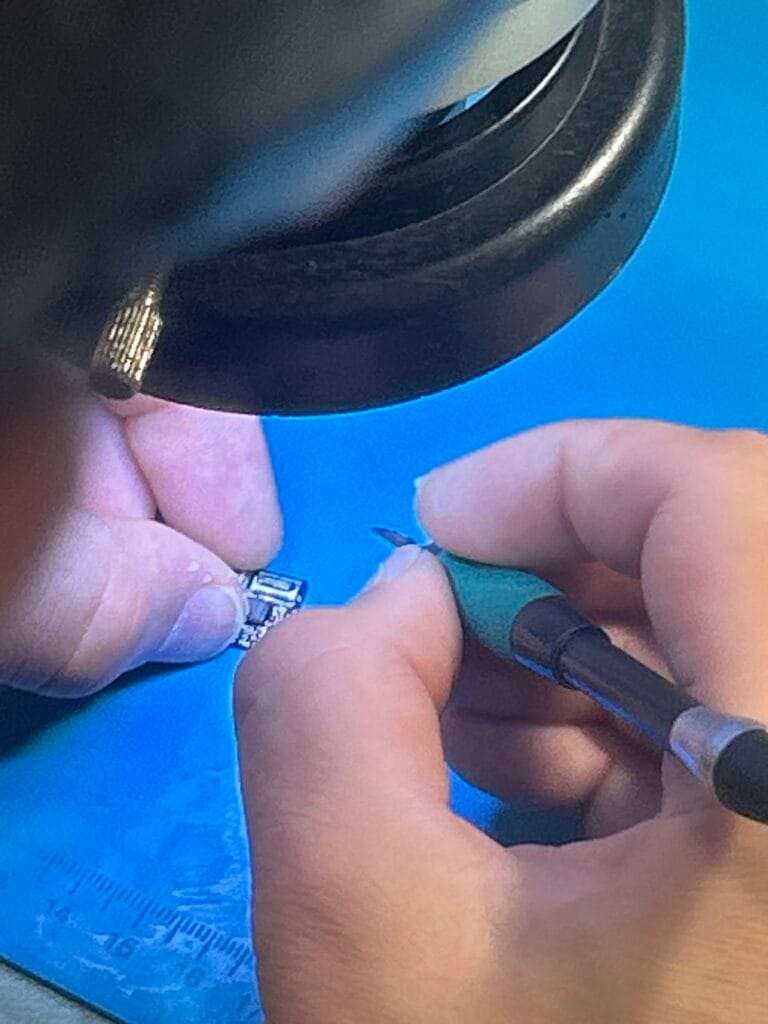

Przy takich elementach wzrok nieuzbrojony często nie wystarcza do dokładnej oceny pola. Dlatego w pracach serwisowych wykorzystuje się powiększenie, odpowiednie oświetlenie oraz narzędzia umożliwiające kontrolę miejsca naprawy.
Nie oznacza to jednak, że każdy element SMD zawsze musi być lutowany pod mikroskopem. Wszystko zależy od jego rozmiaru, rozstawu wyprowadzeń, dostępu do pola oraz charakteru wykonywanej pracy. Przy najmniejszych komponentach i skomplikowanych naprawach powiększenie staje się jednak bardzo istotnym elementem kontroli.
Co może pójść źle podczas montażu i naprawy?
- mostki lutownicze pomiędzy wyprowadzeniami,
- brak prawidłowego połączenia z padem,
- uszkodzenie lub oderwanie pola lutowniczego,
- nieprawidłowe ustawienie komponentu,
- przegrzanie elementu albo laminatu PCB,
- pozostałości zanieczyszczeń w miejscu wykonywania prac,
- uszkodzenie sąsiednich, bardzo małych elementów.
Nie wszystkie błędy są widoczne natychmiast po uruchomieniu urządzenia. Niepewne połączenie może ujawniać się dopiero po zmianie temperatury, wibracjach albo dłuższej pracy sprzętu. Dlatego po naprawie równie ważne jak samo lutowanie są kontrola i testy.
Montaż SMD i THT w naprawie elektroniki
W serwisie nie zawsze wymieniamy całą płytę elektroniczną. Jeżeli diagnostyka pozwala wskazać konkretny uszkodzony element, możliwe jest wykonanie naprawy na poziomie podzespołów.
Może to oznaczać wymianę rezystora, kondensatora, tranzystora, układu scalonego, złącza, gniazda lub innego komponentu. W zależności od konstrukcji urządzenia wykorzystuje się wtedy montaż SMD i THT oraz odpowiednie techniki demontażu elementów.
Kluczowa jest kolejność prac. Najpierw trzeba znaleźć przyczynę usterki, a dopiero później wymieniać podzespoły. Samo poprawienie widocznego lutu nie rozwiąże problemu, jeżeli rzeczywistą przyczyną jest przeciążenie, uszkodzona sekcja zasilania lub inny element układu.
Jak wygląda prawidłowe przygotowanie do lutowania?
Przed wykonaniem połączenia pole powinno zostać odpowiednio przygotowane. W naprawianych urządzeniach często trzeba usunąć pozostałości starego spoiwa, oczyścić miejsce pracy i sprawdzić stan padów oraz ścieżek.
Polska Zintegrowana Platforma Edukacyjna opisuje podstawowe zasady lutowania elementów przewlekanych i powierzchniowych oraz zwraca uwagę między innymi na przygotowanie komponentów i PCB przed rozpoczęciem pracy. Więcej informacji znajduje się w materiale Zintegrowanej Platformy Edukacyjnej o podstawach lutowania.
To link zewnętrzny do polskiego materiału edukacyjnego i celowo nie posiada atrybutu nofollow, dzięki czemu Rank Math powinien zaliczyć zarówno zewnętrzne źródło, jak i link DoFollow.
Jak pracujemy z elektroniką w ND-Elektronik?
W ND-Elektronik wykonujemy diagnostykę oraz naprawy elektroniki na poziomie podzespołów. W zależności od rodzaju urządzenia i usterki prace mogą obejmować elementy montowane powierzchniowo i przewlekane, złącza, sekcje zasilania oraz inne części płyt elektronicznych.
- diagnostyka płyt elektronicznych,
- lutowanie elementów SMD i THT,
- wymiana uszkodzonych złączy i gniazd,
- naprawa sekcji zasilania,
- naprawa komputerów i laptopów,
- naprawa telewizorów,
- diagnostyka i naprawa elektroniki przemysłowej oraz automatyki.
W każdym przypadku najpierw liczy się diagnoza. Dopiero po określeniu przyczyny problemu można zdecydować, czy naprawa konkretnego elementu lub fragmentu płyty jest właściwym rozwiązaniem.
Dlaczego kontrola po lutowaniu jest równie ważna?
Dobrze wyglądające miejsce naprawy nie jest jeszcze dowodem, że urządzenie działa prawidłowo. Po wykonaniu prac trzeba sprawdzić połączenia oraz zachowanie układu.
W zależności od urządzenia mogą być potrzebne pomiary, kontrola poboru prądu, sprawdzenie napięć, test funkcjonalny lub obserwacja sprzętu pod obciążeniem. Dopiero połączenie prawidłowego montażu i testów pozwala ocenić rezultat naprawy.
Montaż SMD i THT – mały element może decydować o całym urządzeniu
W elektronice rozmiar elementu nie świadczy o jego znaczeniu. Niewielki rezystor, kondensator lub tranzystor może być częścią układu, bez którego urządzenie nie uruchomi się albo nie będzie działało stabilnie.
Dlatego montaż SMD i THT wymaga dokładności, odpowiedniego przygotowania oraz kontroli po wykonaniu połączeń. W przypadku napraw najważniejsze jest jednak coś jeszcze: znalezienie rzeczywistej przyczyny awarii, a nie wyłącznie wymiana elementu, który jako pierwszy zwrócił uwagę.
